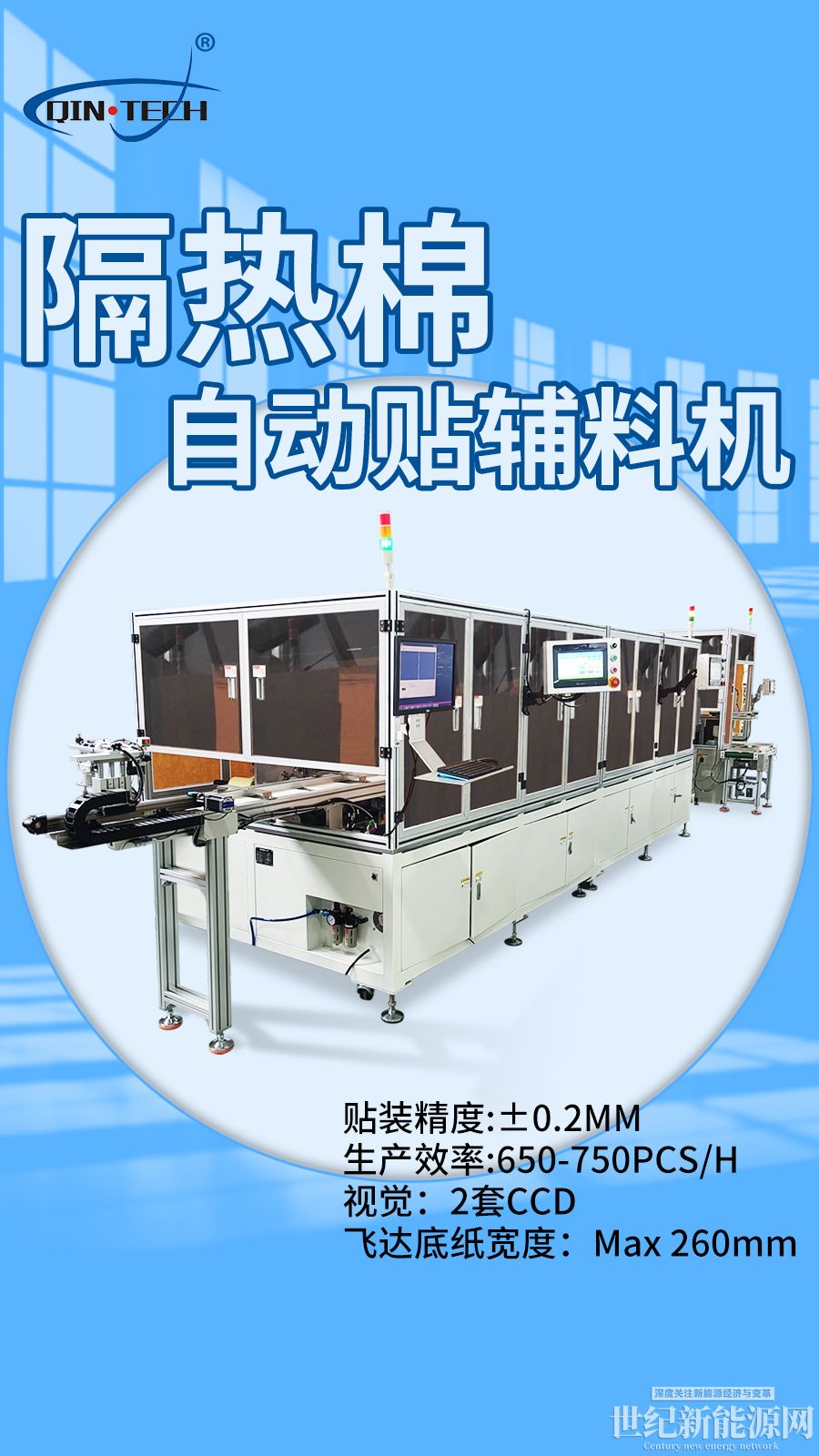

新能源汽車隔熱膜自動貼雙面膠設備 大尺寸雙面貼背膠機

是秦泰盛公司根據客戶要求定制的多工 位貼輔料機設備，該設備使用滾壓貼合工藝和翻轉機構可以實現膠板正反面輔料貼合，吸料板從飛達上取料， 底部相機拍照，伺服電機旋轉補嘗角度等功能，具有速度快、節省人工的特點。

機型ATM-HD2

產品尺寸MAX：250*250mm

MIN：80*80mm

貼裝精度±0.2mm

生產效率650-750PCS/H

吸頭配置2個

飛達配置2把

視覺2套CCD

飛達底紙寬MAX：260mm

生產產品工藝流程

輸送線輸送產品入料（接上一臺機的出料流水線）

→同步抓取入料放在定位夾具上

→定位夾具模組位移到滾壓 位置

→吸取膜-底部視覺位置補償

→飛達（正面）出料→正面滾壓移動模組取料送到貼合位置

→滾壓貼合

→放在 反翻機構

產品正反面翻轉180度

→同步抓取料放在反面貼標產品定位夾具

→吸取膜-底部視覺位置補償

→滾壓貼 合

→預壓一撕手位背膠

→預撕膜

→預壓二撕手位背膠

→出料

→輸送線輸送產品出料
