【古瑞瓦特】MAX 150KTL3-X LV工商業逆變器組串設計參考
隨著雙碳戰略目標的提出，各項利好政策的推出，工商業分布式光伏迅速發展。古瑞瓦特緊跟市場需求，不斷引領行業向前，以技術、產品的升級實現降本增效，推出新一代工商業逆變器MAX 150KTL3-X LV，那么MAX 150KTL3-X LV與高功率組件如何進行適配呢?

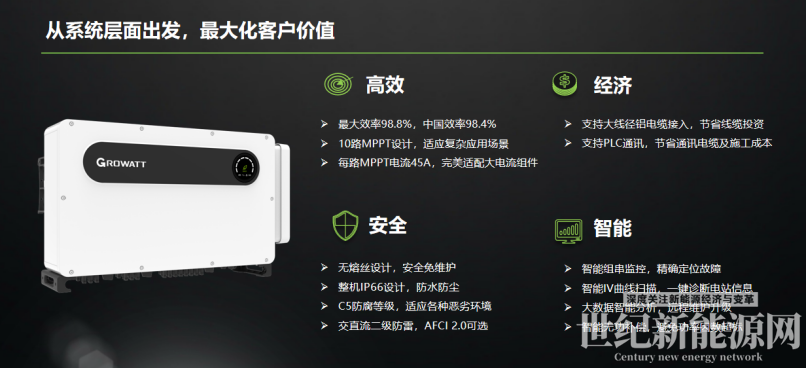

圖1：MAX 150KTL3-X LV 產品特點圖
據國家能源局發布《2023年上半年光伏發電建設運行情況》統計，全國上半年新增工商業裝機規模為1944萬千瓦，其中工商業光伏占上半年全國新增并網容量的25%。

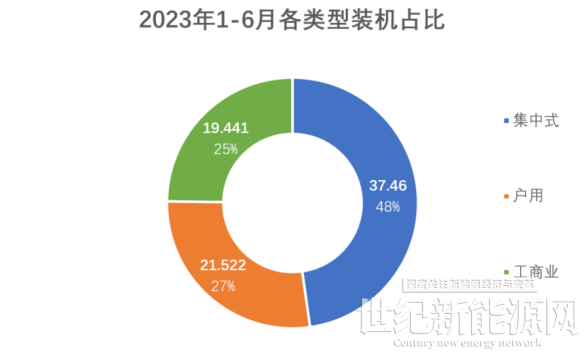

圖2：2023年上半年裝機占比圖
工商業分布式光伏迅速發展，并逐漸成為分布式新增裝機主力。巨大的市場增量，催生著技術不斷更新迭代。古瑞瓦特推出更高功率段MAX 150KTL3-X LV逆變器，不斷與時俱進，給客戶提供高效、經濟、安全、智慧的解決方案。古瑞瓦特MAX 150KTL3-X LV逆變器與高功率組件該如何配置也成了大家最關心的問題。
市面常見大功率組件：
隨著光伏電池技術的不斷發展，硅片的尺寸也不斷增大，從156發展到182、210及矩形各類電池等，電池端從PERC到TOPCon、BC、HJT和鈣鈦礦等新一代技術走向產業前端，組件功率呈現快速上升的趨勢，向著大尺寸、高功率的方向發展。以市場上182/210常見組件為例，其電性能參數如下表：

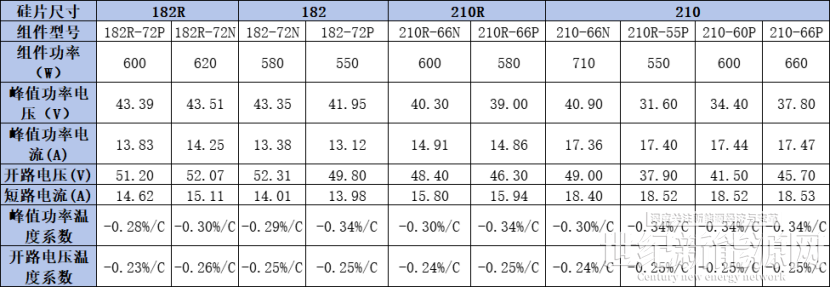

表1：市面常見大功率組件電性能參數表
高功率逆變器如何配置組件：
古瑞瓦特MAX 150KTL3-X LV工商業逆變器，具有10路MPPT，每路MPPT最大輸入電流45A，最高可做到1.5倍超配?？赏昝榔ヅ浼嫒菽壳笆忻嫔?82mm、210mm大尺寸組件及向下兼容各種尺寸及功率段的組件，甚至還能滿足接下來三至五年組件的發展趨勢需求。

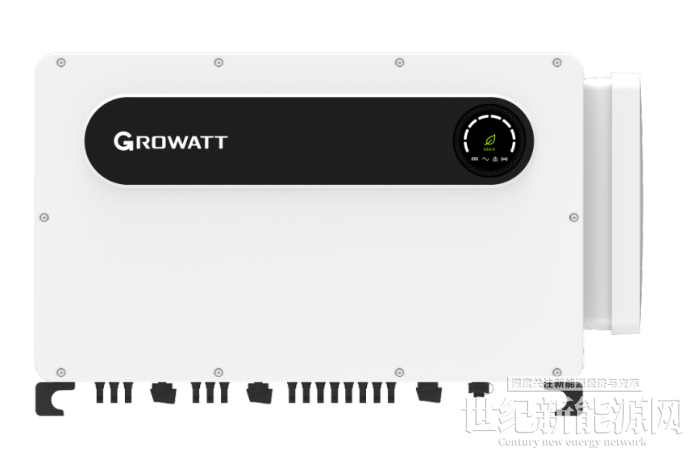

圖3：MAX 150KTL3-X LV產品圖
下圖為該款逆變器的詳細參數：

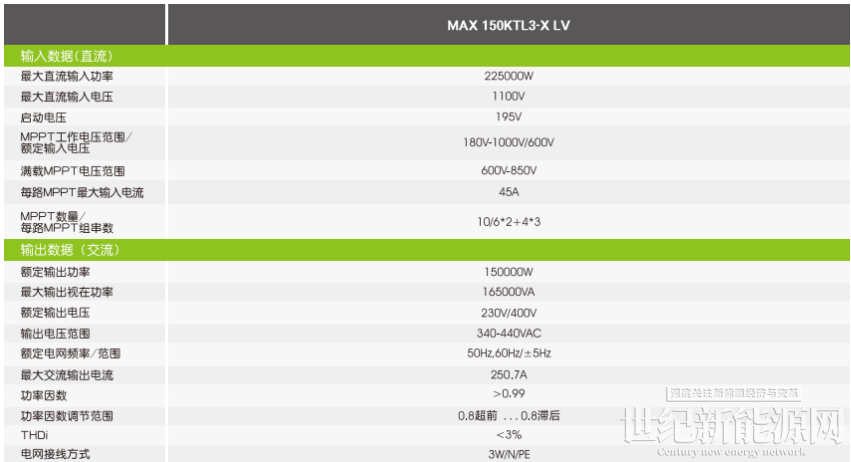

圖4：MAX 150KTL3-X LV參數
從MAX 150KTL3-X LV工商業逆變器參數圖可以看到，如果組件的工作電流和短路電流均較大，峰值功率電流超過15A以上，該款逆變器每個MPPT可以接入兩串組件，最多可接入20串;若組件的峰值功率電流小于15A，古瑞瓦特MAX 150KTL3-X LV逆變器，其中有6路MPPT可接入2串(即每串可接入22.5電流)，4路MPPT可接入3串(即每串可以接入15A電流組串)，最多可接入24串。可接入超配性能如下：

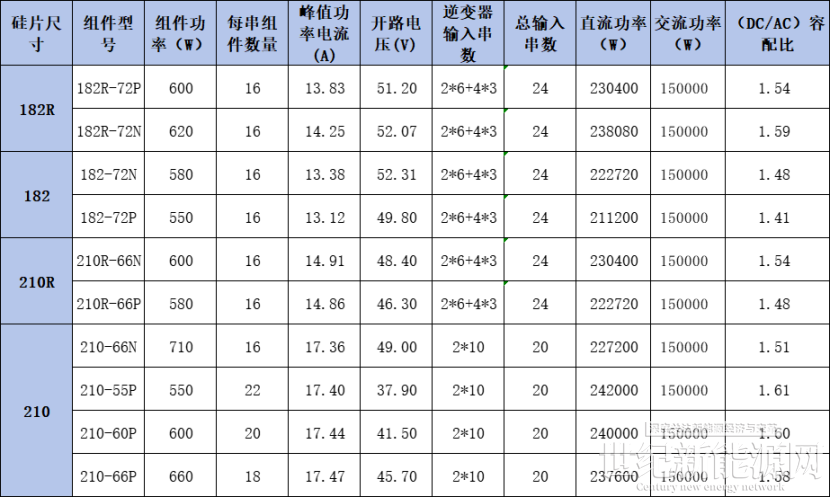

表2：182/210系列大功率組件典型接入示意表
(極限低溫：-10℃)
推薦接入方案：

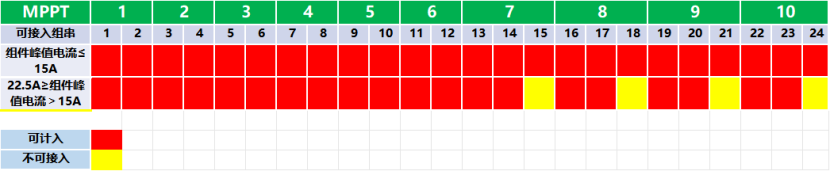

表3：大功率組件推薦接入方案
結語：
降本增效是光伏產業發展的必然趨勢，在這個趨勢下，高功率組件和高功率逆變器逐漸成為光伏市場的主流，古瑞瓦特大功率工商業逆變器MAX 150KTL3-X LV完美適配高功率組件，必將成為工商業光伏降本增效的利器。
