531新政后，中小型工商業電站較接近平價上網條件，因而受到投資者的青睞，市場一度火熱，作為光伏行業多年的從業者，筆者也比較看好這個市場，所以也打算在這個市場小試一下牛刀，中小型工商業電站和戶用電站有所不同，主要是投資體量相對較大，業主會更加關注發電的高效和穩定及投資回報，而逆變器作為光伏電站的最核心設備，其選型的重要性不亞于光伏組件的選型，我們不僅要考慮產品的外觀和安裝便利性，更要考量產品的內在核心，“里子”和“面子”同樣重要。
筆者近日剛簽約了1個160KW左右的電站項目，訂購了兩臺古瑞瓦特MAX 80KW逆變器，目前多路MPPT低壓80KW逆變器，只有古瑞瓦特一家有，這個是我選擇古瑞瓦特第一個理由，這兩臺逆變器付款后3天就到貨了，以往做戶用市場較忙，最近剛好調整業務方向，正想探究一下商用逆變器的“面子”和“里子”，于是決定拆一臺80KW逆變器來看看，接下來我們會從一個逆變器愛好者的角度來全方位呈現和評測一下。
廢話少說，直接上圖，有圖有真相！

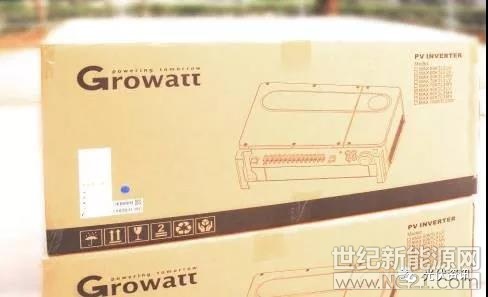

產品外包裝簡簡潔大方，Growatt logo、產品型號、銘牌、警告標志和QC檢驗合格標簽應有盡有。

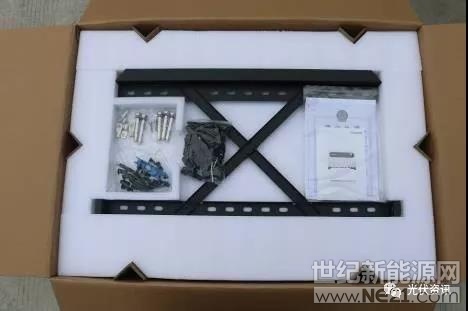

打開紙箱，可以看到擺放整齊的壁掛架，附件袋和資料袋。

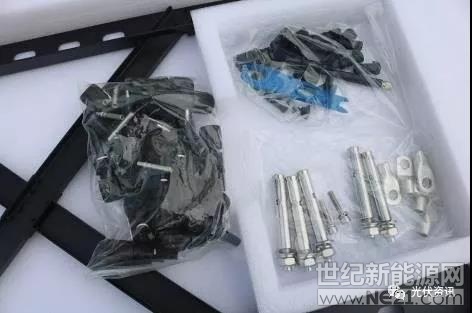

附件袋包含壁掛架用的膨脹螺絲，防盜螺絲，還有交流線鼻子，MC4端子，外置天線，MC4拆卸工具，MC4膠塞，MC4拆卸工具和膠塞的配備對于用戶來說是非常人性化的，一個是方便拆卸，另一個是可以將多余不用的MC4端子進行封堵。
?
資料袋里除了常見的用戶手冊、合格證、保修卡、出廠檢測報告以外，還特意附上了蓋過紅章的營業執照，產品認證證書和認證試驗報告，供用戶并網申請使用，可見廠家還是挺為我們用戶著想的哈！

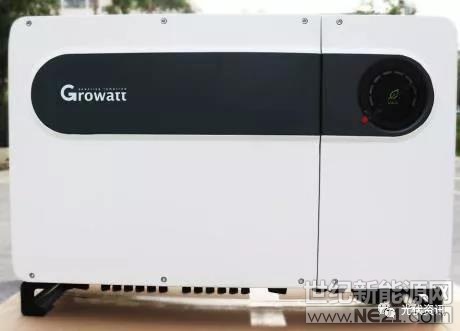

拿掉上層泡沫包材和塑料袋后，一臺嶄新的逆變器就露出了真容，古瑞瓦特這臺80KW逆變器的外觀整體設計簡約而不簡單，工業級的灰白配色，沒有傳統的LCD屏幕，取而代之的是LED信息圓盤，有點像汽車的儀表盤，而指針是一片綠葉，加上外環橢圓跑道的設計，我猜想設計者想表達的意思應該是寓意這臺逆變器將在綠色能源跑道上高效運轉，不知道有沒有曲解哈，反正覺得設計挺有新意的。

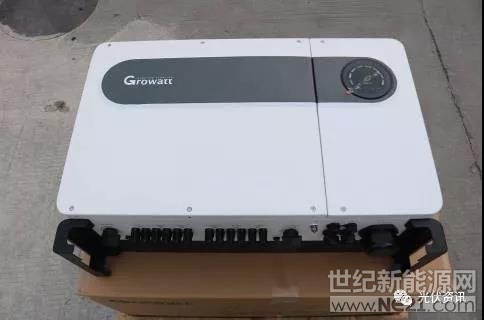

外觀設計確實不錯，把逆變器整體搬出來展示一下，可以看到這臺逆變器還設計了兩個護腳，逆變器還可以立起來的。
這臺逆變器立起來看，外觀看上去更有感覺了，筆者有點愛不釋手了。
作為一臺工業級的逆變器只有光鮮的外表顯然是不夠的，我們來看下這臺逆變器的技術規格參數，銘牌顯示這臺逆變器的型號為MAX 80KTL3 LV ,輸入電壓范圍200-1100V，最高耐壓做到1100V可以更好適應低溫環境和超配，筆者了解到目前華為逆變器也是這樣做的，最大直流輸入25A*6，一開始筆者也沒明白，可是看到下面這張圖，我就明白了，原來這臺逆變器和華為逆變器一樣采用了6路MPPT設計，每路MPPT設計了2個組串，所以每路電流25A，每串電流可以達到12.5A，可以完全滿足雙面雙玻組件的大電流特性。最大轉換效率99%，這個轉換效率也是屬于業界領先水平，另外筆者還得知這個系列逆變器中國加權效率最高也達到了98.67%，業界排名第一，這是筆者選擇這款逆變器的第二個理由，高效意味著多發電，我的投資回報更快啊。

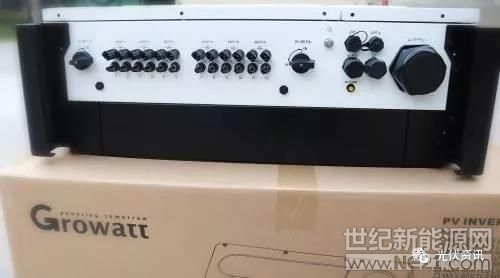

從逆變器底部接線和接口設計就可以窺視一些內在技術設計，比如說這臺逆變器底部PV端子的設計，可以看到這臺逆變器有6路MPPT，每路MPPT接入兩個組串，設置了兩個直流開關，每個直流開關可控制6路組串的通斷。另外，設置了豐富的通訊接口，兩個USB口，一個RS485口，還有一個外置天線口，USB口可用于快速讀取逆變器狀態和故障信息及軟件代碼更新燒錄，RS485口實現有線遠程監控和運維，外置天線用于GPRS/4G通訊，從而實現無線遠程監控和運維。

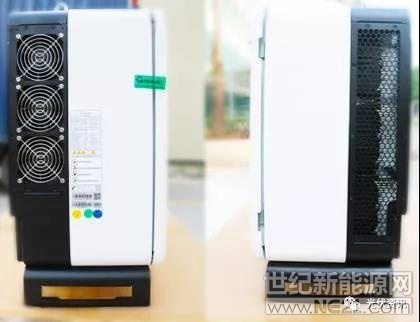

從逆變器側面圖可以看出這臺逆變器采用了風冷設計，橫向風道，左側進風右側出風，可見3個外部冷卻風扇，保證高溫條件下逆變器不降額。
以上是都是我們看到的這臺逆變器的表面也就是我們說的“面子”，各位看官，你們覺得這臺逆變器的面子夠好嗎？反正我覺得挺贊的，接下來讓我們來看這臺逆變器的內核即“里子”如何呢？（以下開蓋操作，可能會造成逆變器損壞或者廠家不保修，切勿模仿）

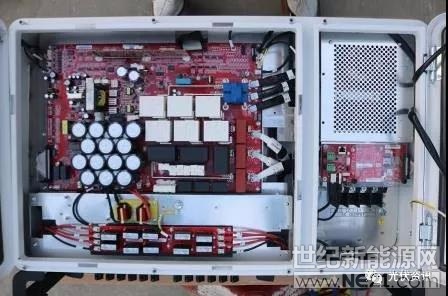

拆掉外蓋上的8顆螺絲，撕掉防拆標簽，打開外蓋，逆變器的“里子”就呈現出來了，整個逆變器分為主副兩個腔體，主腔體PCB為雙層結構，包含功率板，主板，防雷板，直流EMI板，控制板；副腔體包含通訊板，交流EMI板，顯示板。PCB布局和走線非常整齊，功能劃分很清晰，維護起來也很便捷。

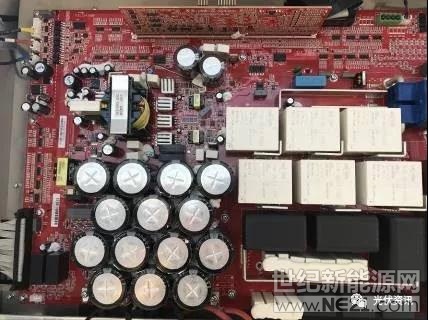

評價一款逆變器內核是否可靠，一是看設計，二是看用料，這款逆變器的用料同樣非常講究，都說逆變器內部最影響壽命的器件是電容，這款逆變器的母線電容采用了電解電容和薄膜電容組合的設計方式，筆者也曾了解華為等一線品牌逆變器均采用這種設計。
這款逆變器電解電容采用了進口品牌日本尼吉康nichicon，薄膜電容則采用了美國VISHAY品牌，規格設計說嚴格按照1100V系統耐壓選型，比如電解電容選用的是550V規格進行串聯。關于1100V耐壓的好處，這里就不贅述了。
再看逆變器的真正的核芯部分及控制部分，總共選用了4顆控制芯片。逆變器控制板有3顆主芯片，一顆是TI德州儀器的TMS320F28075，一顆是TI德州儀器的TMS320F28076，這兩顆是DSP，還有一顆是LATTICE的 LCMX02-1200UHC，這是CPLD可編程邏輯器件，通信板有一顆主芯片型號為STM32F107，為ARM公司芯片，這個正好解釋了為什么古瑞瓦特這款機型對外要宣稱4核芯逆變器，要比三核多一核！
也許有人會問，用這么多芯片干嘛？筆者根據自己的了解，簡單解釋一下：
DSP，CPLD、ARM都是嵌入式處理器，都具有計算，存儲，處理事件等基本功能。由于各自的應用領域不同，又有各自擅長的地方。
DSP數字信號處理專家，軟件指令最豐富，側重于計算。一個負責控制PV側MPPT跟蹤和升壓，一個負責AC側逆變轉換，雙核各司其責，又協同作戰，使系統更穩定可靠。
CPLD高速?gòu)?fù)雜可編程邏輯器件，速度最快，用硬件實現算法，可以同時處理多個任務，保證了逆變器控制的響應速度遠大于電網側電流電壓變化速度，使逆變器有足夠的時間來處理緊急事件。
ARM，通信處理專家，側重于事務管理，現代手機主芯片90%都用采用ARM結構，ARM數據總線和地址總線分開，快速實現與控制芯片間信息交互、運行監控、數據存儲及外部通信，遠程更新數據頻率更快，軟件更新時間更短。
相信看了以上解釋?zhuān)憔湍苊靼自O(shè)計者用心良苦了吧，說實話這是筆者選擇這款機型的第三個理由，有了這四核芯，信息收集更全面，信息處理更快速，保護功能更完善，產品就更加高效智能可靠了。
關于內核這塊筆者還想補充一點，那就是升壓和逆變器功率模塊的選型問題，其實這個問題之前華為也多次向客戶提到，就是升壓和逆變電路是采用單管設計還是功率模塊設計，由于筆者現場條件限制，筆者不敢去拆卸功率板，功率模塊這部分沒有進行拍照展示，但根據筆者向模塊廠家求證的信息，目前市場上中大功率組串式逆變器升壓和逆變電路均采用功率模塊設計僅有為數不多的幾個廠家，包括華為和古瑞瓦特，其他大部分廠家都是升壓電路用單管，逆變電路用模塊，特別升壓電路用單管設計，多個單管并聯，故障點和均流控制難度明顯增加，產品可靠性必然下降，古瑞瓦特在這點上再次堅定了我的選擇沒有錯，也體現了這臺逆變器內功（里子）也不簡單！
最后，一句話總結一下，古瑞瓦特這款MAX 80KW逆變器既有面子，又有里子，是一個真正表里如一的“正人君子”。
作者：拆機小王子
