背景

 SF6氣體幾乎成為高壓、超高壓斷路器和GIS中唯一的絕緣和滅弧介質。純凈的SF6氣體無色、無味、不燃，在常溫下化學性能特別穩定，是空氣比重的5倍多。但在電力系統中，由于SF6氣體主要充當絕緣和滅弧介質，在電弧及局部放電、高溫等因素影響下，SF6氣體會進行分解。它的分解物遇水份后生成腐蝕性電解質，尤其是某些高毒性分解物，如SF4、S2F2、SOF2、HF、SO2等，如大量吸入人體會引起頭暈和肺水腫，甚至昏迷及死亡。

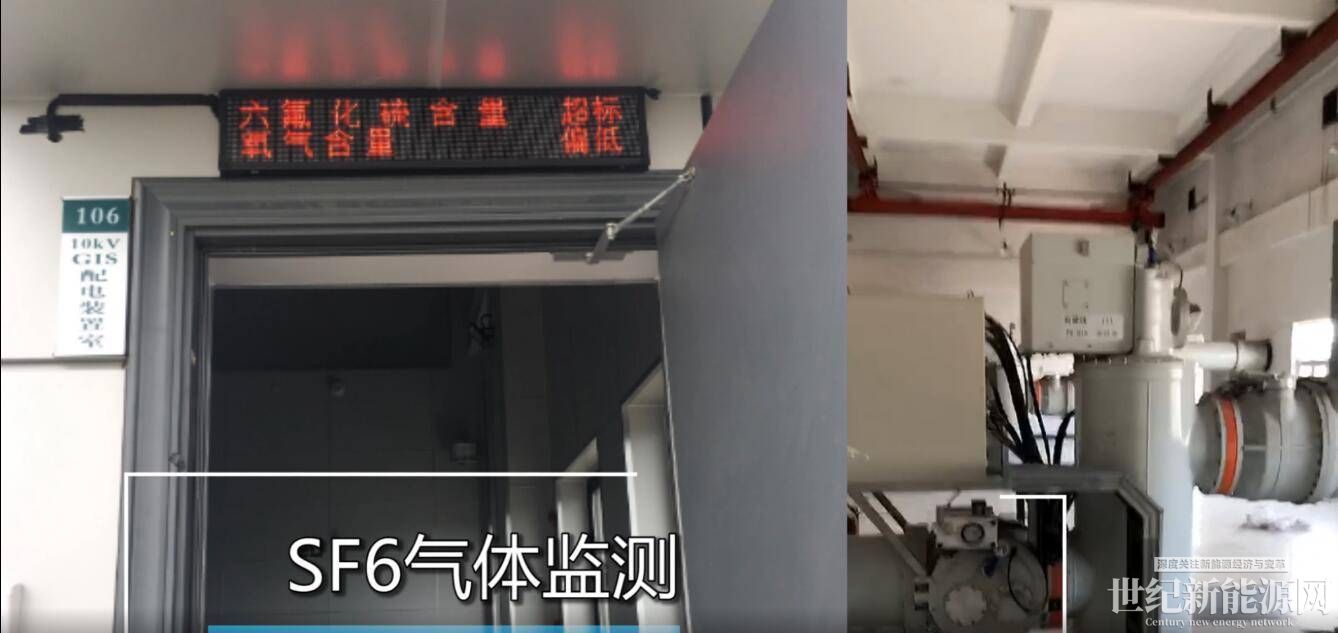

風電場35kV高壓配電室SF6氣體泄漏智能環境監控系統

風電場35kV高壓配電室SF6氣體泄漏智能環境監控系統主要應用在變電站110KV,220KV,500KV等不同電壓等級GIS室SF6組合電器設備室以及10KV，35KV高壓開關室對環境中SF6氣體泄漏情況和空氣中含氧量進行實時監測，當發生SF6氣體泄漏時，由于SF6氣體的密度是空氣的5倍多，積累于低層空間，并造成局部缺氧，引起重大事故。本系統采用高靈敏度進口SF6-O2傳感器及溫、濕度傳感器，當室內SF6及O2的濃度發生微小變化時，傳感器立即能響應這一些變化，由監測主機器進行數據處理和存儲，并判斷是否報警，啟動風機及遠程通訊等功能。

主要技術要求

1）結合風電場的相關要求，在35kV開關室安裝六氟化硫氣體泄漏監控報警系統，主要用于檢測空氣中易泄露的氣體（重要成分：SF6和O2）。當環境中監測到待測氣體的濃度達到或超過預警報警值時，報警器會發出聲光報警，以及時提醒風電場運維人員采取安全措施，并驅動外設風機，防止，爆炸，火災，以及中毒等事故的發生，從而保障生命財產的安全，促進工作區內的安全生產。

2）技術改造方案如下：根據六氟化硫的氣體性質，結合現場的實際情況，配置六氟化硫泄漏監控報警系統，包括SF6定量泄漏報警系統主機、SF6和O2雙氣體分析系統主機、SF6和O2雙氣體取樣系統主機、SF6和O2雙氣體取樣探頭、聲光報警器，溫濕度傳感器，風機操作柜、風機控制器等，報警探頭及管線采用PVC走線槽走踢腳線上沿，主機布置在離地1.2-1.5米高度位置，以符合規范美觀安全及操作方便為主，電線等材料選用阻燃電線；按規范通電試運行，竣工驗收。

風電場35kV高壓配電室SF6氣體泄漏智能環境監控系統的開發思路

利用開閉所已經具備的條件，在正常運行的同時通過合理、經濟的方法對開閉所環境實施監控。整體結構以及方案為：對開閉所的實際情況進行充分的了解，合理選擇監控軟件并進行安裝，監控軟件可以實現設置好各個設備上傳數據的頻率，比如：一般情況下每天可以定時上傳數據，如果出現異?？梢詫崟r上傳，像這樣根據實際情況進行適當?shù)恼{(diào)整，不僅能夠?qū)崟r了解現場的情況，又能在一定程度上降低成本。

SF6氣體泄漏智能環境監控系統

主機：一般在控制室的門口安裝主機，進入開閉所后可以麻煩對各個設備的運行狀態進行了解，尤其是SF6開關室的情況。主機的作用是對各個變送器采集的數據進行采集，同時根據要求進行各個空調以及風機的控制工作。能夠自動記錄和查詢?nèi)渴录?。主機還能夠應實際要求上傳先關的數據或者信號，比如：門禁系統、火災警報、煙感等等。

SF6和O2氣體變送器：SF6傳感器使用間隙式的檢測方法，其優點主要有快速響應、可靠穩定、使用壽命長等等，能夠?qū)臻g里的SF6氣體含量進行檢測，根據相關規定，空氣中的SF6氣體含量高于1000ppm就會馬上發出警示。O2傳感器能夠?qū)Νh(huán)境中氧氣的含量進行檢測，一旦空氣中氧氣的含量超出正常范圍，能夠立即發出警示并使用風機降低氧氣濃度，一般情況下變送器安裝在SF6開關室墻壁地上20厘米處。

溫濕度變送器：溫濕度變送器能夠?qū)崟r的對現場溫度以及濕度進行采集，通過系統的指示啟動相關設備。一般情況下該設備安裝在墻壁上。

風機控制器：可以設備在SF6、O2、溫度、濕度等指標異常的情況下進行啟動，也可以設置定時啟動。該設備可以直接掛在系統的總線上，通過通訊編址對相應設備進行控制。

除濕機控制器：一般的除濕機都具備設置記憶的功能，所以對于除濕機的啟動默認工作模式提前設置即可，通過除濕機控制器對除濕機的工作進行控制。
