背景

近年來隨著國家對可再生資源太陽能光伏發電的大力扶持，光伏電站迅速崛起，光伏發電設備產品更新?lián)Q代，發展迅速，為了滿足信息化時代的發展需求，國家電力部門提出采取具有智能運維，無人值守以及最大程度縮短建設施工周期的預制艙式光伏開關站來進一步促進信息化智能化在光伏電站的應用，推動光伏新能源發電的發展。

預制艙式光伏開關站的特點是實現了光伏電站的集成建設和智能運維。開關站預制艙內視頻監控及火災報警系統是包含高壓開關柜運維監測、電氣接頭測溫、環境智能監測、低壓柜饋出電纜無線測溫監測、火災報警、視頻監控、門禁管理、空調散熱系統的輔助智能控制系統。

開關站預制艙內視頻監控及火災報警系統的設計

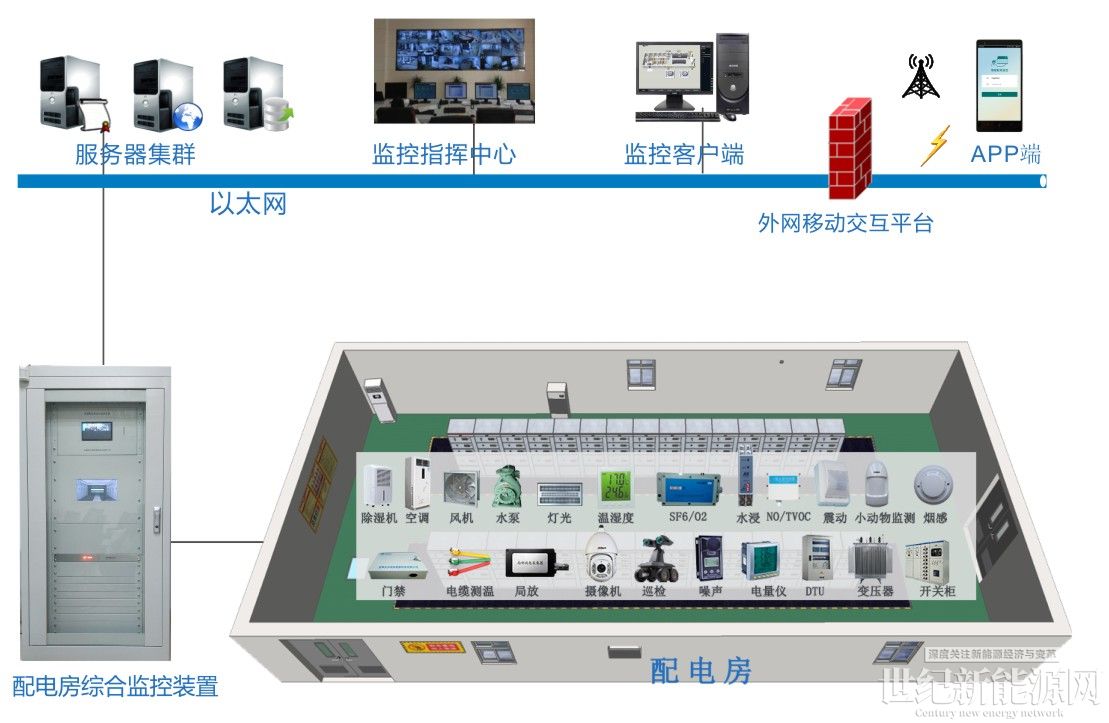

根據《配電管理制度》、《配電操作規程》、《電力安全生產條例》以及《視頻安防監控系統技術要求》等規范標準及要求，結合安徽電科恒鈦實際應用案例，該系統采用分布式和模塊化架構，把開關站預制艙內視頻監控及火災報警系統分為站端系統（子站）和主站監控平臺及移動客戶端應用三部分構成。

1）站端系統（子站）

站端系統包括各種感知傳感器（環境感知、設備感知、圖像感知）、配變智能環境綜合監控裝置。感知層安裝在各個開關站、配電房、環網箱內，實時監測現場實際環境狀態及各項參數，如明火、煙霧、人員非法入侵、動物入侵、電纜溝進水、環境溫濕度、門禁管理、空調控制、SF6濃度、O2含量、除濕機控制、開關柜內電纜接點溫度、開關柜內局放監測等。

2）主站監控平臺

軟件平臺基于Web瀏覽器提供開閉所內設備的狀態監測、環境監控、安防監控等信息的與控制在內的一整套應用和數據管理平臺。

3）移動客戶端 -APP

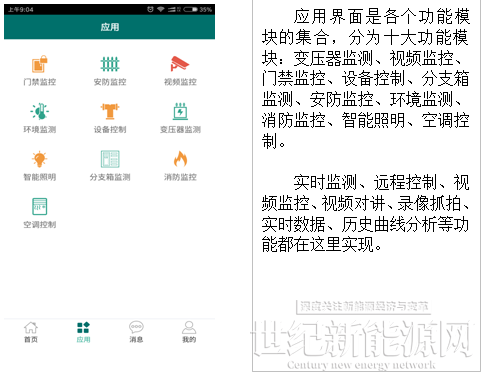

移動客戶端應用保護提供了基于移動Web、移動APP在內的終端應用與移動運維功能。

開關站預制艙內視頻監控及火災報警系統的功能

1、高壓開關柜運維監測

在高壓開關柜內部署無線測溫傳感器、局放探測器實時采集各間隔電纜頭溫度、局放等數據，對開關柜進行開關健康狀況、局放水平和溫度變化監測。在溫度數據超限時同時啟動相應的空調、加熱、除濕、排氣等裝置。

2、電氣接頭測溫

對于變壓器、開關柜斷路器上下觸頭壓接點、母排或出線電纜壓接點等重要位置，安裝對應有效的測溫感知原件以檢測配電系統運行溫度數據；對配電柜周圍環境溫度予以檢測。

3、低壓柜饋出電纜無線測溫監測

通過無源電纜頭監測傳感器，實時監測低壓電纜溫升情況，協助運維人員提前判斷故障點，減少系統故障時間。

4、環境監控

溫濕度探測器、水浸水位探測器、空調控制器、風機控制器、煙感探測器等設備，監測全站設備運行環境，當環境數據的告警及越限時，監控中心系統可以根據定義觸發相應的輔助設備聯動，對全站設備運行環境進行調控。如煙氣濃度越限告警，聯動排風機啟動；電纜溝進水后，聯動水泵啟動。

5、  視頻監控

通過視頻監控系統對所內360°無死角的實時監控，用戶在監控中心主站系統視頻工作站上通過可視化界面能實時對站內的設備工作情況、室內環境情況進行監控，以提升對配電設備的綜合管理能力。

6、  消防監控

配置消防報警系統，包含感煙探測、感溫探測、火災聲光報警器及按鈕，消防主機安裝在變電所內，報警信號等上傳至管控后臺。

7、安防監控及門禁控制

設置持卡人進出各門的權限及時段；

設置各門用卡、卡加密碼或只用密碼開門；

遠程及室內就地控制門鎖的開、關及遠程解除門鎖的設防；

紅外對射、微波雙鑒、電子圍欄等報警輸入；

非法闖入、非法卡刷卡報警時，與視頻監控子系統實現''視頻聯動"并啟動錄像；

開關站預制艙內視頻監控及火災報警系統的應用價值

提高配電室管理效率

實時監控配電室環境數據，設備運行狀態，對現場的用電設備進行統一管理，免去工作人員到現場巡查的繁瑣工作，工作人員在監控室即可全面掌握配電室的各種信息。

降低運行管理成本

對配電室進行智能監控，提高了管理效率，減少人工巡檢的工作量，為配電企業降低人力成本。同時對事故隱患可提前預估，提早干預，降低了事故處理成本。

智能聯動控制

發生告警事件時，通信監控主機可代替管理人員快速啟動聯動設備，及時處理告警事件，有效預防事故進一步惡化。

移動監控便捷管理

工作人員有事外出時，也可通過手機實時了解配電室情況，實現移動監控，有效降低因工作人員值班不到位所帶來的風險。
