1  概述
        APMD系列儀表，是針對電力系統、工礦企業、公用設施、智能大廈的電力監控需求而設計的一種智能儀表，它采用高亮度TFT-LCD彩屏(黑白)顯示，通過面板按鍵來實現儀表操作和參數設置，集成了全部電力參數的測量（如單相或者三相的電流、電壓、有功功率、無功功率、視在功率、頻率、功率因數）、全面的電能計量和考核管理（如四象限電能計量和分時電能統計等）、多種電力質量分析參數（THDu、THDi、2-31次電壓電流諧波、電壓波峰系數、電話波形因子、電流K系數、電壓電流矢量分析、電壓電流不平衡度分析等）。同時它具有多種外圍接口功能可供用戶選擇：帶有RS485通訊接口，采用Modbus-RTU協議可滿足通訊聯網管理的需要；帶開關量輸入和繼電器輸出可實現斷路器開關的“遙信”和“遙控”的功能，非常適合于實時電力監控系統。還可選配大容量的SD卡用于保存各種故障信息和多達200條的SOE事件記錄等。

2  產品說明
2.1 特點
        ACREL公司集成多年電力測量產品設計之經驗，采用現代微處理器技術和交流采樣技術設計而成了該系列網絡電力儀表。產品的設計考慮了成本效能化、智能性和可靠性，有以下特點：
?  ♦可直接從電壓、電流互感器接入信號，并可任意設置PT/CT變比；
?  ♦四象限電能計量、復費率電能統計、最大需量統計；
?  ♦ LCD彩屏或黑白屏顯示，可視度高；
?  ♦ 可配置SD卡記錄各種故障信息和多達200條的SOE事件記錄；
?  ♦ 配置Modbus/485通訊，可接入SCADA、PLC系統中，可與業界多種軟件通訊（Intouch、Fix、組態王等）；
?  ♦ 帶開關量輸入輸出，實現遙信和遙控功能；
?  ♦ 可實現過壓、欠壓、過流、不平衡等報警功能，帶有兩路報警繼電器輸出；
?  ♦ 可選配以太網、Profibus等各種通訊接口；

2.2應用
        APMD的應用領域廣泛，便于系統組網，特別是在對電力品質、電力安全有較高需求的場合，該產品適用于如下領域，并且已有眾多成功應用案例。
?  ♦能源管理系統
?  ♦變電站自動化
?  ♦ 配電網自動化
?  ♦ 小區電力監控
?  ♦ 工業自動化
?  ♦ 智能建筑
?  ♦ 智能型配電盤、開關柜

4  產品規格

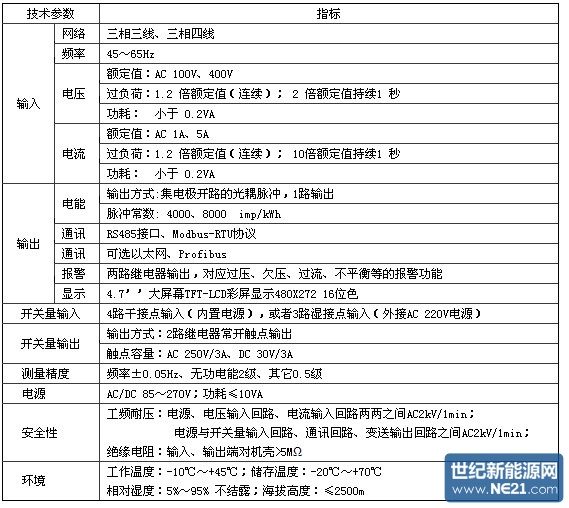

4.1APMD5系列




4.2 APMD7系列

5  接線端子
? APMD5主體儀表



? APMD7 主體儀表

? 選配模塊
